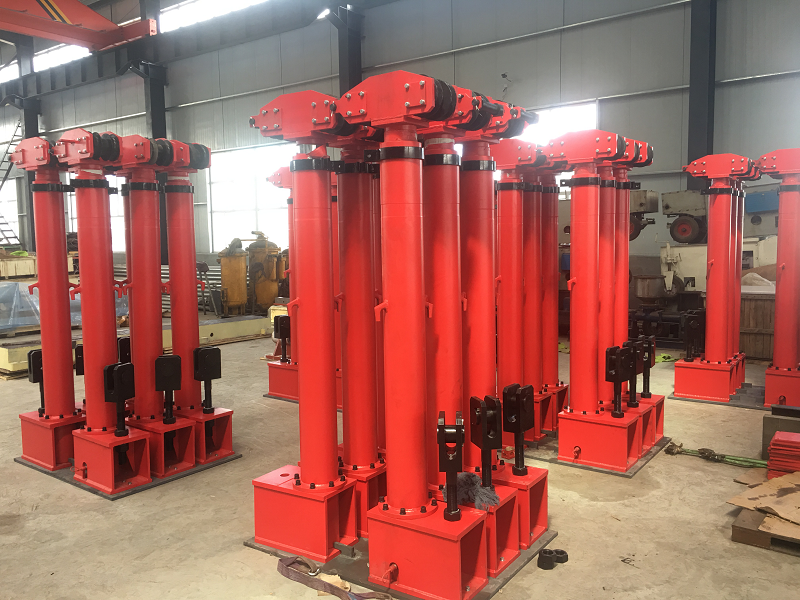

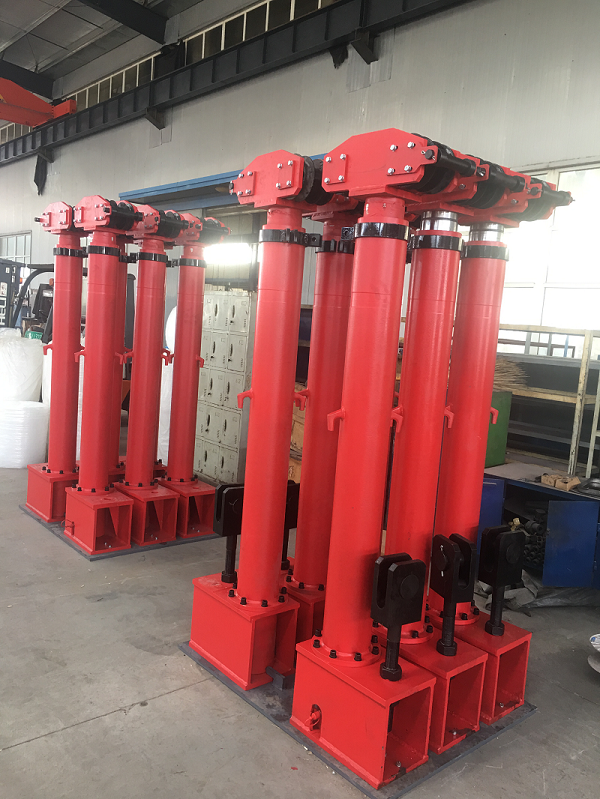

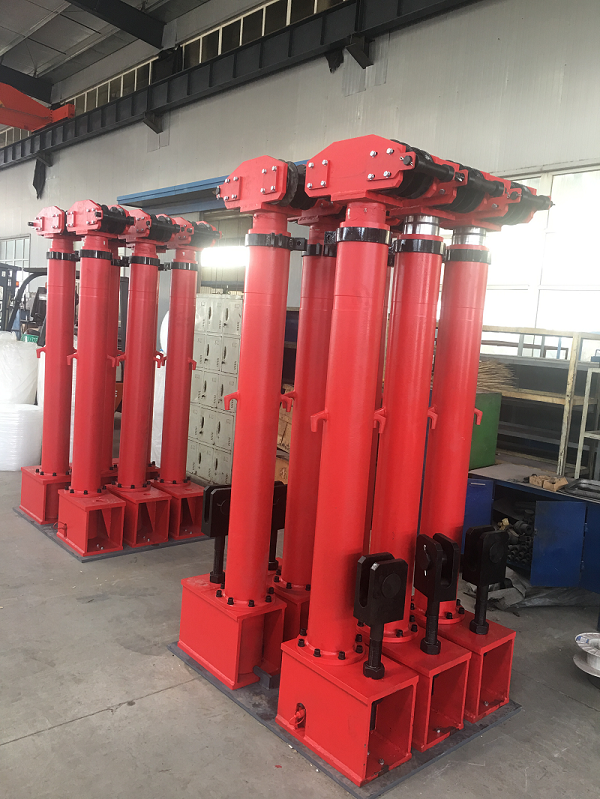

YT系列儲罐液壓頂升 模塊化設計 定制化液壓設備
本設備由多組液壓千斤頂、液壓站、電源部分及控制部分組成。其中1臺液壓站驅動5個液壓千斤頂組成一組。控制部分控制液壓千斤頂的上升、微調液壓站的啟停及同步。
所屬分類：
液壓頂升
關鍵詞：
壓頂
最大
液壓缸
1 應用范圍

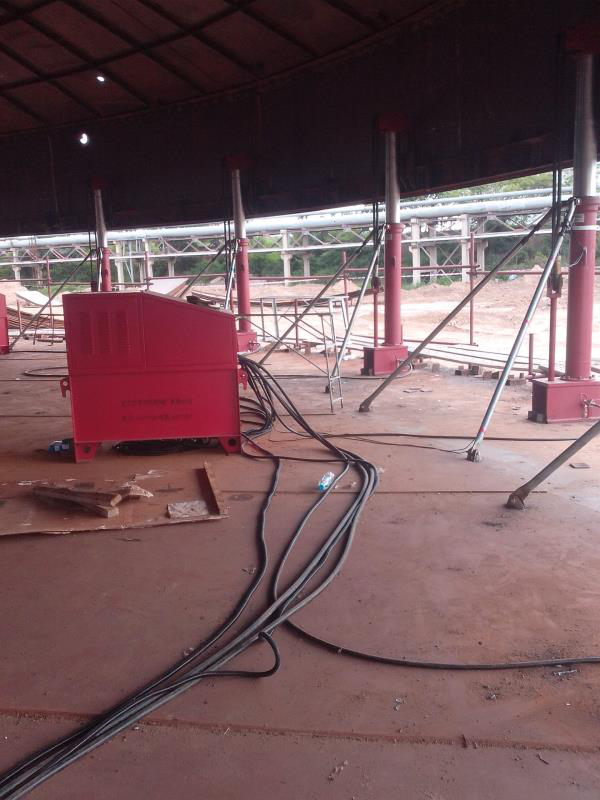

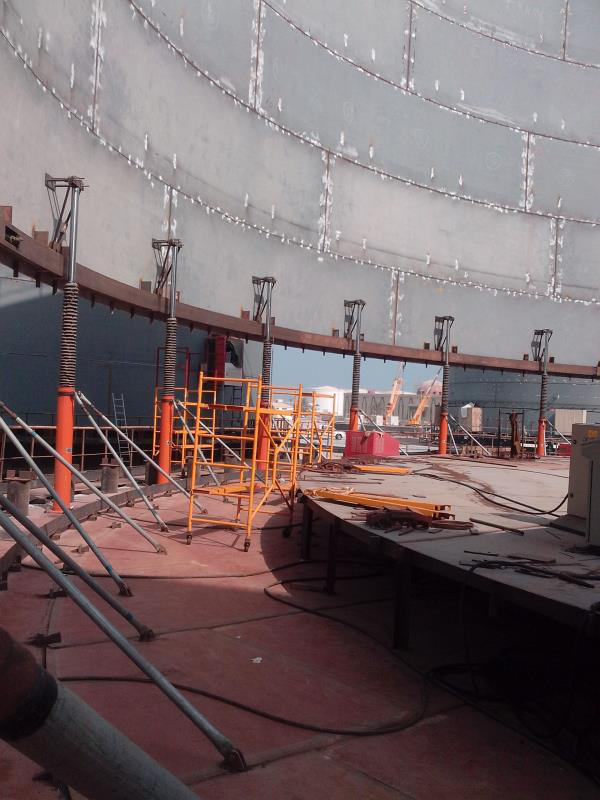

本設備適合于儲罐倒裝施工工藝
2 設備組成
本設備由多組液壓千斤頂、液壓站、電源部分及控制部分組成。其中1臺液壓站驅動5個液壓千斤頂組成一組。控制部分控制液壓千斤頂的上升、微調液壓站的啟停及同步。
3 設備特點
本設備結構緊湊、運行平穩、操作可靠、載荷可調、安裝快捷、同步精度高。避免了傳統的集中供油帶來的管路復雜、接口多及漏油點過多的弊端，以確保環境污染降至最低。
液壓千斤頂為單作用式,靠外力或自重返回.如需雙作用可訂制
4 技術參數
4.1 YT25-2700型
|
序號 |
參數名稱 |
參數值 |
||
|
1. |
最大使用壓力 |
20 MPa |
||
|
2. |
單臺液壓缸最大輸出力 |
250 kN |
||
|
3. |
設備滿足最大板寬 |
≤2500 mm |
||
|
4. |
液壓缸最大行程 |
2700 mm |
||
|
5. |
電機功率 |
4KW |
5.5KW |
|
|
6. |
電機轉速 |
1440 r/min |
1440 r/min |
|
|
7. |
液壓缸提升速度 |
110 mm/min |
220 mm/min |
|
|
8. |
油泵流量 |
7.2 L/min |
14.4 L/min |
|
|
9. |
電機使用電壓 |
~380V或415 V |
||
|
10. |
電磁換向閥使用電壓 |
~220 V |
||
|
11. |
設備滿足工作環境溫度 |
-10～60 ℃ |
||
|
12. |
控制方式 |
PLC自動控制+手動+就地控制 |
||
|
13. |
一組液壓千斤頂重量(5臺油缸+1臺液壓站) |
2200Kg |
||
4.2 YT30-3200型
|
序號 |
參數名稱 |
參數值 |
||
|
1. |
最大使用壓力 |
24 MPa |
||
|
2. |
單臺液壓缸最大輸出力 |
250 kN |
||
|
3. |
設備滿足最大板寬 |
≤3000 mm |
||
|
4. |
液壓缸最大行程 |
3200 mm |
||
|
5. |
電機功率 |
4KW |
5.5KW |
|
|
6. |
電機轉速 |
1440 r/min |
1440 r/min |
|
|
7. |
液壓缸提升速度 |
110 mm/min |
220 mm/min |
|
|
8. |
油泵流量 |
7.2 L/min |
14.4 L/min |
|
|
9. |
電機使用電壓 |
~380V或415 V |
||
|
10. |
電磁換向閥使用電壓 |
~220 V |
||
|
11. |
設備滿足工作環境溫度 |
-10～60 ℃ |
||
|
12. |
控制方式 |
PLC自動控制+手動+就地控制 |
||
|
13. |
一組液壓千斤頂重量(5臺油缸+1臺液壓站) |
2700Kg |
||
C型
4.3 SYT25-3200C儲罐倒裝施工液壓頂升設備
|
序號 |
參數名稱 |
參數值 |
|
|
1 |
最大使用壓力 |
28 MPa |
|
|
2 |
單臺液壓缸最大輸出力 |
250 kN |
|
|
3 |
設備滿足最大板寬 |
3050 mm |
|
|
4 |
液壓缸最大行程 |
1750 mm |
|
|
5 |
液壓缸提升速度 |
160 mm/min |
|
|
6 |
油泵流量 |
7.2 L/min |
|
|
7 |
電機轉速 |
1440 r/min |
|
|
8 |
電機使用電壓 |
380V 400 V 415V |
|
|
9 |
電機功率 |
4KW |
|
|
10 |
電磁換向閥使用電壓 |
~220 V |
|
|
11 |
設備滿足工作環境溫度 |
-10～60 ℃ |
|
|
12 |
控制方式 |
PLC自動控制+手動+就地控制 |
|
|
13 |
一組液壓千斤頂重量(5臺油缸+1臺液壓站) |
3400Kg |
|
4.4 YT25-2700C型(滑輪增程系列)
|
序號 |
參數名稱 |
參數值 |
||
|
1. |
最大使用壓力 |
31.5 MPa |
||
|
2. |
單臺液壓缸最大輸出力 |
250 kN |
||
|
3. |
設備滿足最大板寬 |
≤2500 mm |
||
|
4. |
液壓缸最大行程 |
1475 mm |
||
|
5. |
電機功率 |
4KW |
5.5KW |
|
|
6. |
電機轉速 |
1440 r/min |
1440 r/min |
|
|
7. |
液壓缸提升速度 |
175 mm/min |
350 mm/min |
|
|
8. |
油泵流量 |
7.2 L/min |
14.4 L/min |
|
|
9. |
電機使用電壓 |
~380V或415 V |
||
|
10. |
電磁換向閥使用電壓 |
~220 V |
||
|
11. |
設備滿足工作環境溫度 |
-10～60 ℃ |
||
|
12. |
控制方式 |
PLC自動控制+手動+就地控制 |
||
|
13. |
一組液壓千斤頂重量(5臺油缸+1臺液壓站) |
3100Kg |
||
4.5YT25-3200C型(滑輪增程系列)
|
序號 |
參數名稱 |
參數值 |
||
|
1. |
最大使用壓力 |
31.5 MPa |
||
|
2. |
單臺液壓缸最大輸出力 |
250 kN |
||
|
3. |
設備滿足最大板寬 |
≤3000 mm |
||
|
4. |
液壓缸最大行程 |
1475 mm |
||
|
5. |
電機功率 |
4KW |
5.5KW |
|
|
6. |
電機轉速 |
1440 r/min |
1440 r/min |
|
|
7. |
液壓缸提升速度 |
175 mm/min |
350 mm/min |
|
|
8. |
油泵流量 |
7.2 L/min |
14.4 L/min |
|
|
9. |
電機使用電壓 |
~380V或415 V |
||
|
10. |
電磁換向閥使用電壓 |
~220 V |
||
|
11. |
設備滿足工作環境溫度 |
-10～60 ℃ |
||
|
12. |
控制方式 |
PLC自動控制+手動+就地控制 |
||
|
13. |
一組液壓千斤頂重量(5臺油缸+1臺液壓站) |
3200Kg |
||
